摘要：，，本文讲解了涡轴发动机的工作原理图。涡轴发动机是一种重要的航空发动机类型，其工作原理图详细展示了发动机内部的工作流程和结构。通过讲解涡轴发动机的工作原理图，读者可以了解到发动机的进气、压缩、燃烧、涡轮和排气等关键部分的工作方式和相互关系。本文旨在帮助读者更好地理解涡轴发动机的工作原理和性能特点，为相关领域的学习和研究提供参考。

本文目录导读：

1. 涡轴发动机概述
2. 涡轴发动机工作原理图讲解
3. 涡轴发动机工作原理图分析
4. 涡轴发动机的应用与优势

涡轴发动机是现代航空领域中的核心动力装置，广泛应用于直升机和一些固定翼飞机，其工作原理涉及到复杂的机械和热力学知识，本文将通过详细讲解涡轴发动机工作原理图，让读者更好地了解涡轴发动机的工作原理及其结构特点。

涡轴发动机概述

涡轴发动机是一种将气体通过一系列复杂的涡轮和轴系转换为机械功的发动机，其核心部件包括压气机、燃烧室、涡轮和传动装置等，涡轴发动机的主要特点是其高效性和可靠性，能够满足现代航空领域对动力装置的高要求。

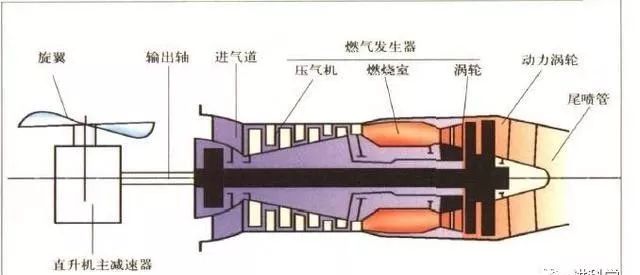

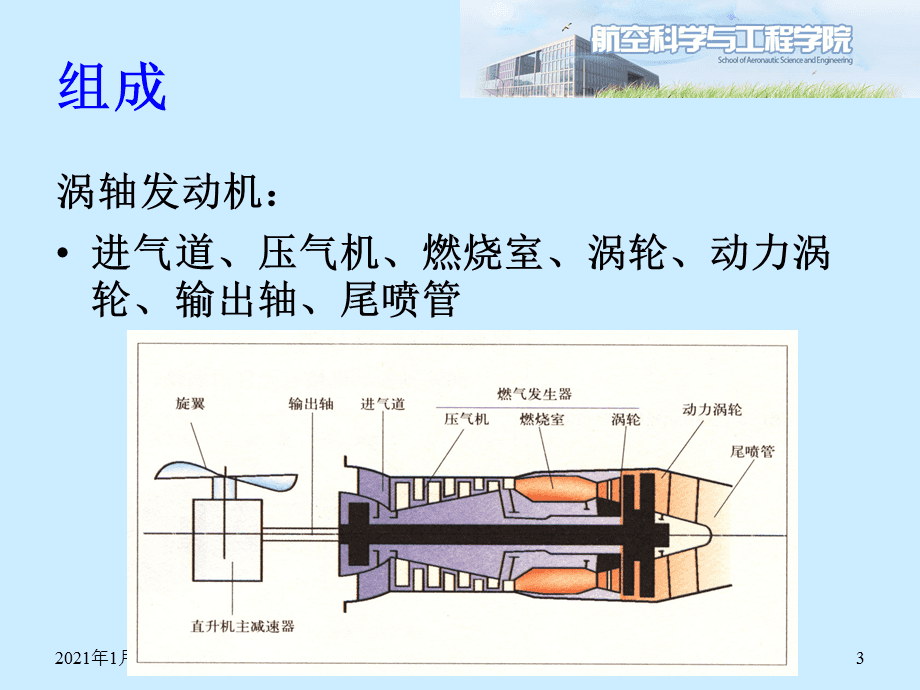

涡轴发动机工作原理图讲解

1、压气机部分

涡轴发动机的压气机部分主要负责将空气压缩，为燃烧过程提供足够的空气，压气机由一系列叶片组成，空气通过压气机时，叶片的旋转使空气受到压缩，从而提高其密度和能量，压气机的压缩比决定了发动机的性能和效率。

2、燃烧室部分

在涡轴发动机的燃烧室中，压缩后的空气与燃料混合并点燃，产生高温高压的燃气，燃烧室内部设计有喷油嘴和点火装置，以确保燃料能够充分燃烧，燃烧产生的燃气具有很高的能量，为发动机提供动力。

3、涡轮部分

涡轮是涡轴发动机的核心部件之一，分为高压涡轮和低压涡轮两部分，高温高压的燃气首先推动高压涡轮旋转，高压涡轮再通过轴系带动低压涡轮转动，涡轮的旋转运动转化为机械功，为发动机的传动装置提供动力。

4、传动装置部分

涡轴发动机的传动装置负责将涡轮产生的机械功传递给飞机的螺旋桨或其他设备，在直升机上，传动装置将动力传递给旋翼，使直升机能够起飞和飞行，传动装置的设计对涡轴发动机的性能和可靠性具有重要影响。

涡轴发动机工作原理图分析

通过分析涡轴发动机工作原理图，我们可以更深入地了解涡轴发动机的工作原理和结构特点，压气机的设计要确保空气能够有效地被压缩，以提高发动机的效率和性能，燃烧室需要保证燃料能够充分燃烧，产生足够的能量，涡轮的设计要能够实现高效的能量转换，将燃气的热能转化为机械能，传动装置的设计要确保动力能够平稳、可靠地传递给飞机的主要设备。

涡轴发动机的应用与优势

涡轴发动机广泛应用于直升机和固定翼飞机等航空器，其优势在于高效性、可靠性和广泛的应用范围，涡轴发动机能够提供稳定的动力输出，适应各种飞行条件和环境，涡轴发动机的结构紧凑、重量轻，有利于提高航空器的性能。

本文详细讲解了涡轴发动机的工作原理图，包括压气机、燃烧室、涡轮和传动装置等核心部件的工作原理和结构特点，通过分析这些部件的工作原理，我们可以更深入地了解涡轴发动机的工作原理及其优势，涡轴发动机的高效性、可靠性和广泛的应用范围使其成为现代航空领域的核心动力装置。
